产品详情

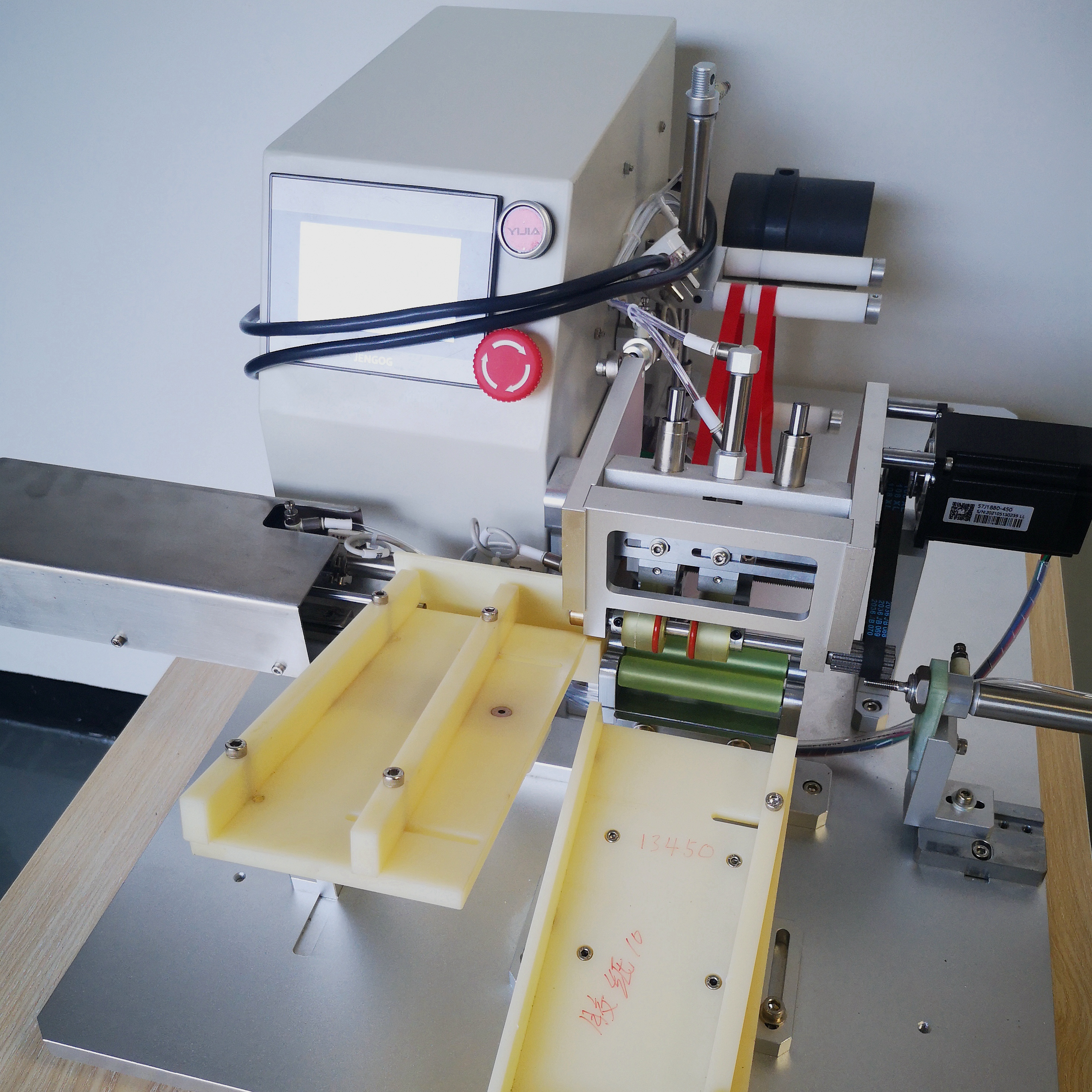

红黑胶纸机

型号:HJ-YJT80

一、功能概述

本设备用于圆柱形软包装锂电池(电子烟电池)的正负极贴红黑胶纸。

二、设备组成

电池放料机构、夹胶机构、送胶机构、包胶机构、切胶机构、电池出料机构

三、设备特性

1.   操作时只需把电池放入料槽,可一次放入多支电池。

2.   电池由机器自动推入下辊轮进行贴胶。

3.   贴完胶的电池由下辊轮自动倒出,并排列好。

4.   正负极同时贴胶。

5.   机器有多道胶纸定位机构及电池定位机构,防止贴胶错位。

6.   有专门的刚性胶纸夹具,不会变形。

7.   夹胶机构通过专用气缸进行夹胶,可防止胶纸脱落。

8. 采用PLC和人机界面触摸屏程序控制系统,操作简单,控制精准,参数可调。

四、设备参数

1.电池直径:6~26mm

2.电池长度30~80 mm

3.胶纸宽度10 mm

4.贴胶精度错位小于0.3 mm

5.设备产能1500~2000 pcs/h

6.配置电源AC220V/50Hz, 0.3 KW

7.压缩空气≥0.6 MPa

8.设备重量约80 Kg

9.外形尺寸长x宽x高≈900x700x1200mm
