自动椭圆红黑胶纸机

产品设计 华捷科技
技术提供 华捷科技
生产组装 华捷科技
型号 HJ-ZTH60
13809836038
立即预约
产品详情

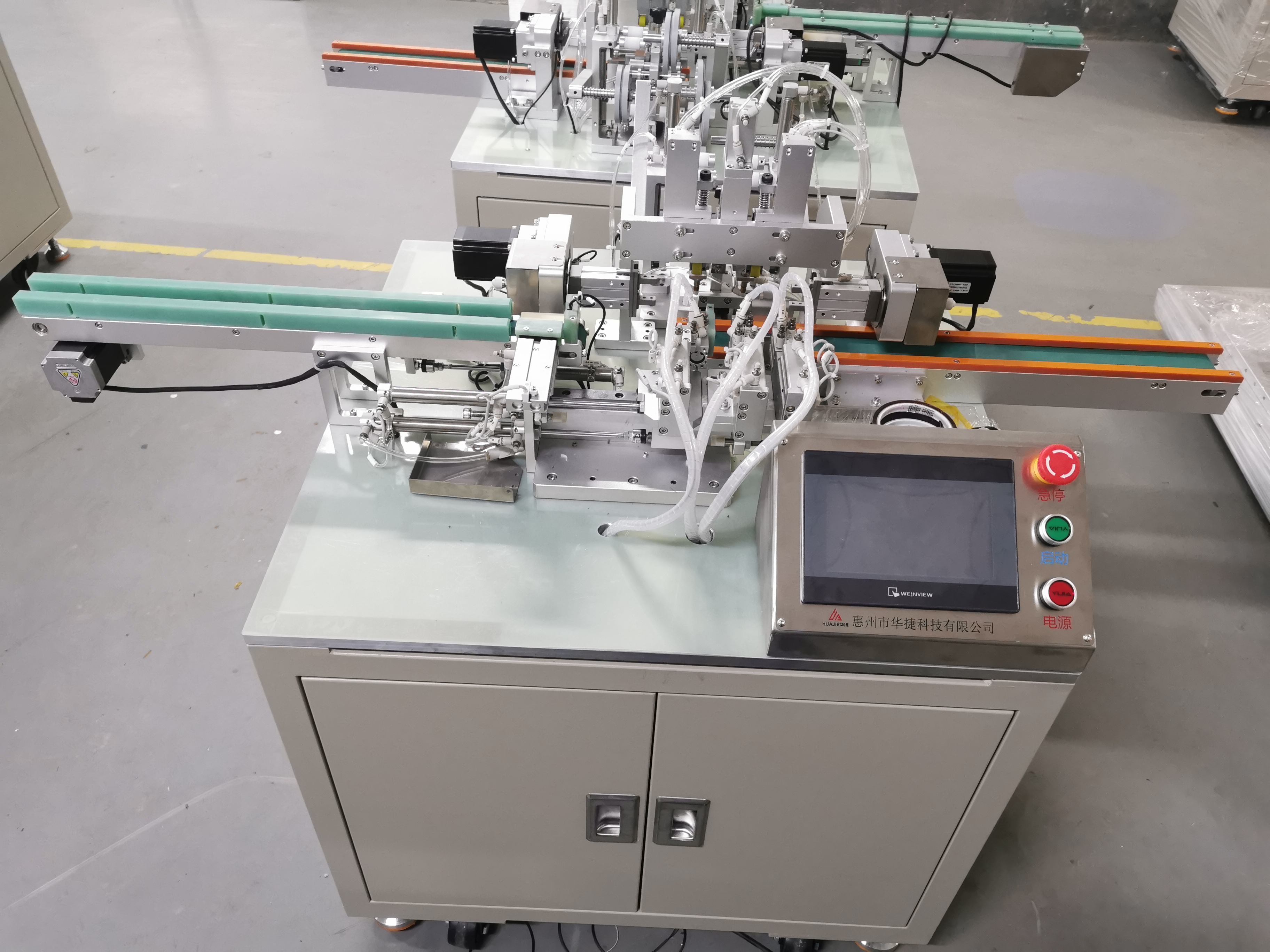

自动椭圆电池红黑胶纸机

型号:HJ-ZTH60

功能概述

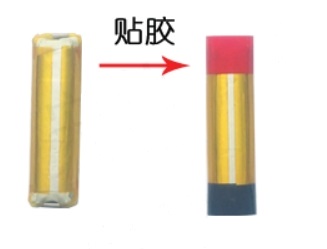

本设备用于椭圆形软包装锂电池(电子烟电池)的正负极贴红黑胶纸。

设备组成

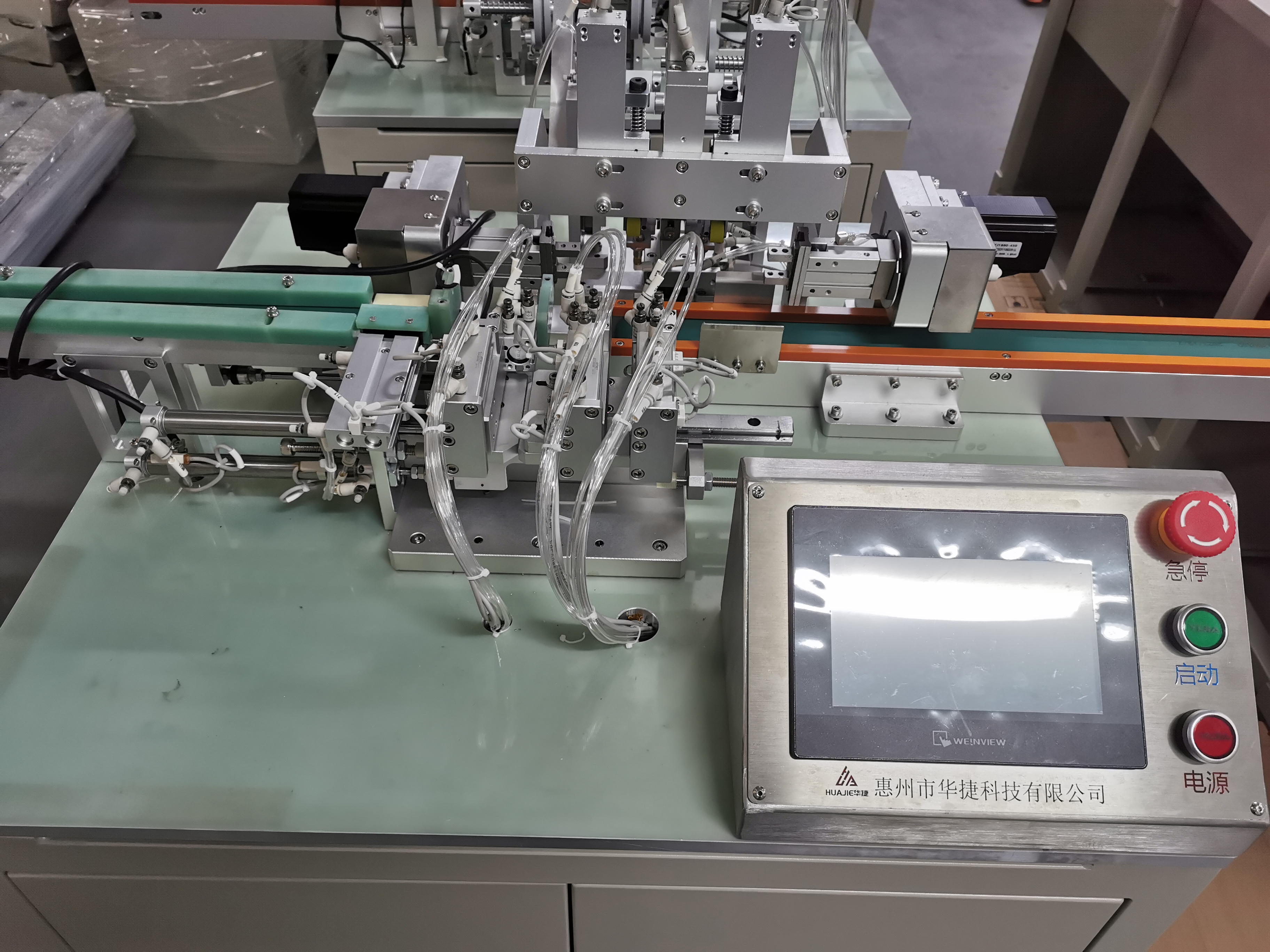

电池放料机构、夹胶机构、送胶机构、包胶机构、切胶机构、电池出料机构

设备特性

1.   操作时只需把电池放入料槽,可一次放入多支电池。

2.   电池由机器自动推入下辊轮进行贴胶。

3.   贴完胶的电池由下辊轮自动倒出,并排列好。

4.   正负极同时贴胶。

5.   机器有多道胶纸定位机构及电池定位机构,防止贴胶错位。

6.   有专门的刚性胶纸夹具,不会变形。

7.   夹胶机构通过专用气缸进行夹胶,可防止胶纸脱落。

8. 采用PLC和人机界面触摸屏程序控制系统,操作简单,控制精准,参数可调。

四、设备参数

1.电池长度 25~60 mm

2.电池宽度 13~23 mm需定制夹具适用不同型号电池

3.电池厚度   8~15mm(需定制夹具适用不同型号电池)

2.胶纸宽度 8~10 mm(需定制夹具适用不同型号电池)

3.贴胶精度错位小于0.3 mm

4.设备产能 20~25 pcs/min

5.配置电源AC220V/50Hz0.3 KW

6.压缩空气≥0.6 MPa

7.设备重量约120 Kg

8.外形尺寸长xx≈1200x750x1200mm
