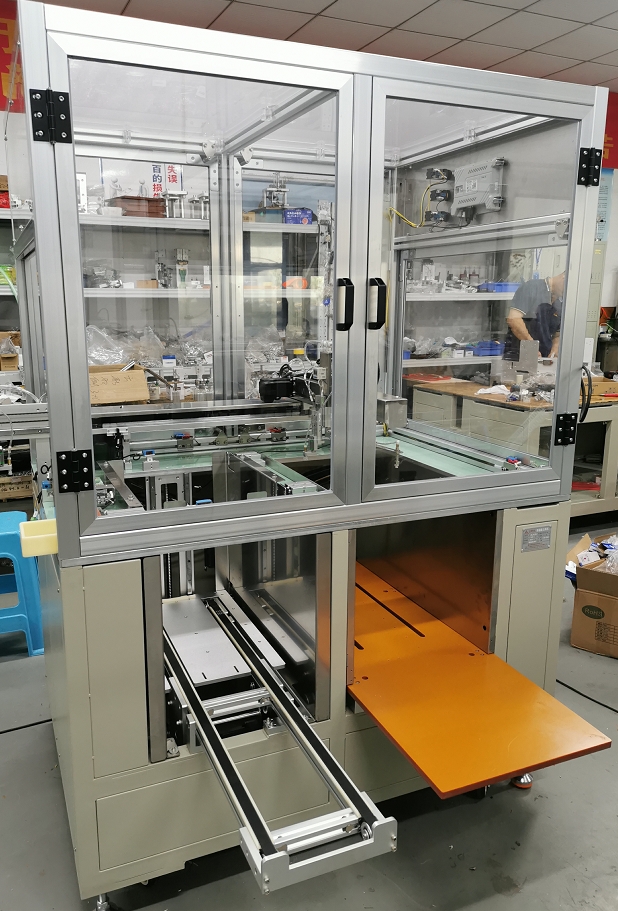

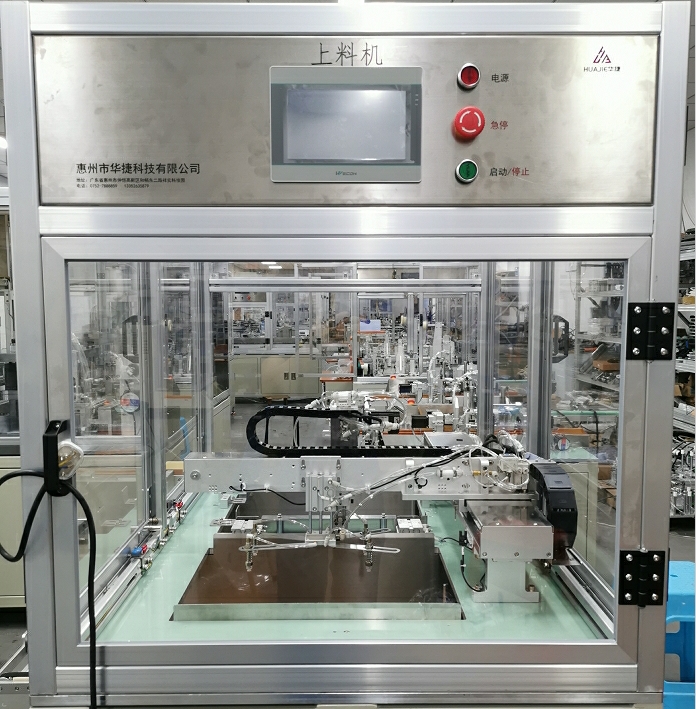

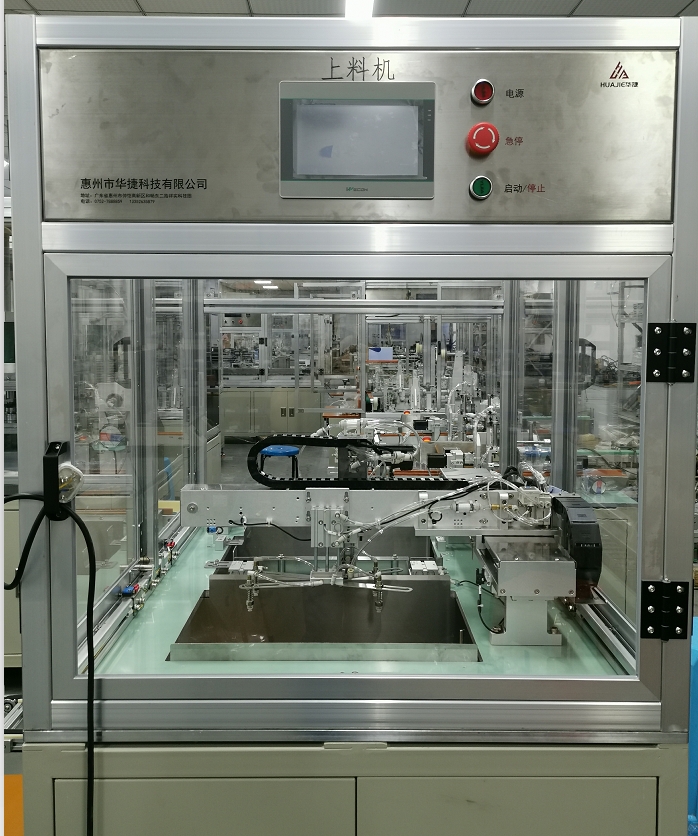

自动上料机
型号：HJ-SLJ4530
一、设备简介
本机用于PACK自动线上料、扫码、翻转测试。
二、设备主要组成部分
传送带组件、提升机构、台面组件、XY轴机构、抓取机构组件、二次定位、NG皮带......
三、操作流程
1）人工上料一起可堆≤15盘。
2）将15盘电芯自动转送升降工位。
3）扫码
4）扫码后取料中转吸起送至翻转定位。
5）翻转定位进行翻转,定位。
6）送电芯测试工位进行测试OK送出，NG送进NG工位输送带流出。7）整盘送完后将空盘吸到下料工位。
8）循环一堆做完下料工位将空盘送出。
9）人工将空盘搬走。
四、设备功能特性说明
1. 多盒堆叠电池物料自动上料。
2. 入料盒通过输送带自动送入，通过电机丝杆机构升起。
3. 出料盒通过输送带自动送出，通过电机丝杆机构降落。
4. 取完电池的空物料盒自动吸到空盒区，并叠起。
5. 吸取的电池先测试再送出，不合格电池通过输送带流出。
6. 扫码后的电池通过翻转机构把电池上的码转到电池下面。
7. 与自动PACK线自动对接。
8. 系统运行采用PLC控制，触摸屏及按钮操作方式实现；
9. 整机上机架为铝型材加有机玻璃结构，下机架为铁方通焊接架烤漆；
五. 技术参数
料盒 | 长x宽450x300 |
放料盘数 | ≤15盘（以单盘高度≤20mm） |
设备效率 | ≥25 pcs/min |
配置电源 | AC220V/50Hz， 2 KW |
配置气源 | ≥0.6 MPa |
设备重量 | 约600 Kg |
外形尺寸 | 长x宽x高≈1360 x 850 x 1825 mm |
更详细的技术参数请来电咨询
