(专利11)一种极片折角设备

2022-04-20 10:18
12
申请号202022379877X申请日期2020-10-22
公布/公告号CN214976860U公布/公告日期2021-12-03
发明人钟晓华;陈瑞良;钟晓平专利申请人惠州市华捷科技有限公司
专利类型实用新型主分类号B21D5/04(2006.01)I;B21D43/00(2006.01)I;H01M4/139(2010.01)I;H01M4/04(2006.01)I;H01M10/052(2010.01)I
法律状态2021-12-03 授权
摘要       本实用新型公开了一种极片折角设备,属于锂电池生产技术领域,包括工作台、折角吸盘、折角刀、回转气缸、折角底板,所述回转气缸设置在所述折角底板的顶部,所述折角刀设置在所述回转气缸上,且所述折角刀与所述回转气缸的主轴固定连接,当所述回转气缸工作时,可以带动所述折角刀翻转,所述折角吸盘设置在所述工作台顶部且处于所述极片纠偏部件的右侧,当极片子带运送至折角吸盘上后,所述折角吸盘将极片子带吸附,此时所述回转气缸带动所述折角刀翻转,所述折角刀带动极片子带翻转九十度,完成折角。

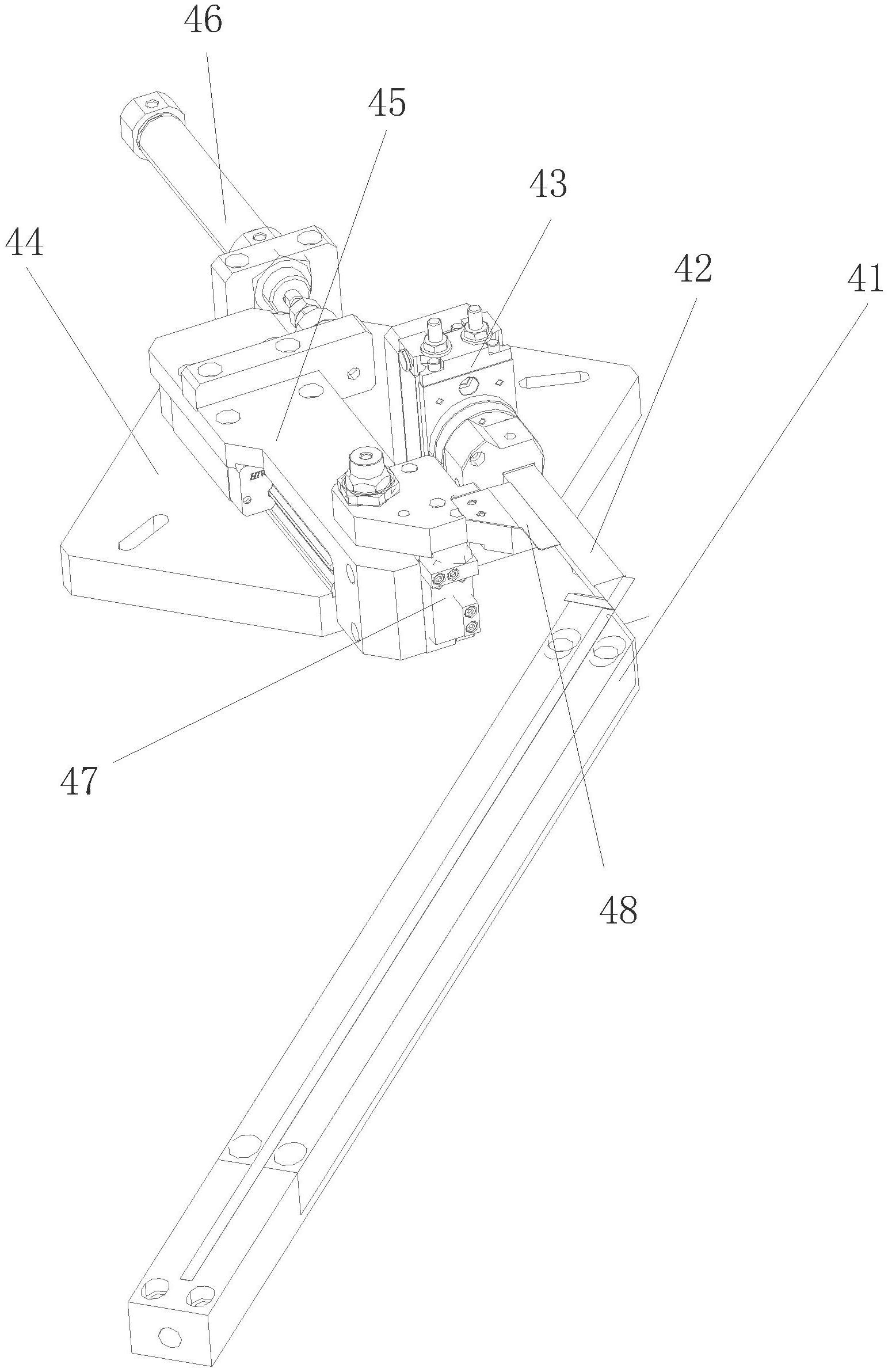

摘要附图商标logo
