(专利9)一种可调节卷轴

2022-01-17 09:30
209
专利名称一种可调节卷轴
申请号2020223799630申请日期2020-10-22
发明人钟晓华;陈瑞良;钟晓平专利申请人惠州市华捷科技有限公司
专利类型实用新型主分类号B65H16/00(2006.01)I;B65H75/18(2006.01)I;B65H75/24(2006.01)I
法律状态2021-06-08 授权
摘要        本实用新型公开了一种可调节卷轴,属于锂电池生产设备技术领域,包括第一放料电机、第二放料电机、放料滑动底座、丝杆、放料底座、放料轴杆、放料轴套,所述放料底座设置在所述工作台的底部,所述放料滑动底座设置在所述放料底座的前侧,所述第二放料电机与所述放料滑动底座固定连接,且所述放料轴杆与所述第二放料电机的主轴通过传动带传动连接,所述放料轴杆贯穿所述工作台,所述放料轴套套设在所述放料轴杆上,且所述放料轴筒处于所述工作台的顶部,所述放料轴筒中还设有放料气胀轴心,所述放料气胀轴心上还设有放料气胀轴瓦,可通过所述放料气胀轴心将四个所述放料气胀轴瓦向四周顶出,以适应不同内径大小的极片母带。

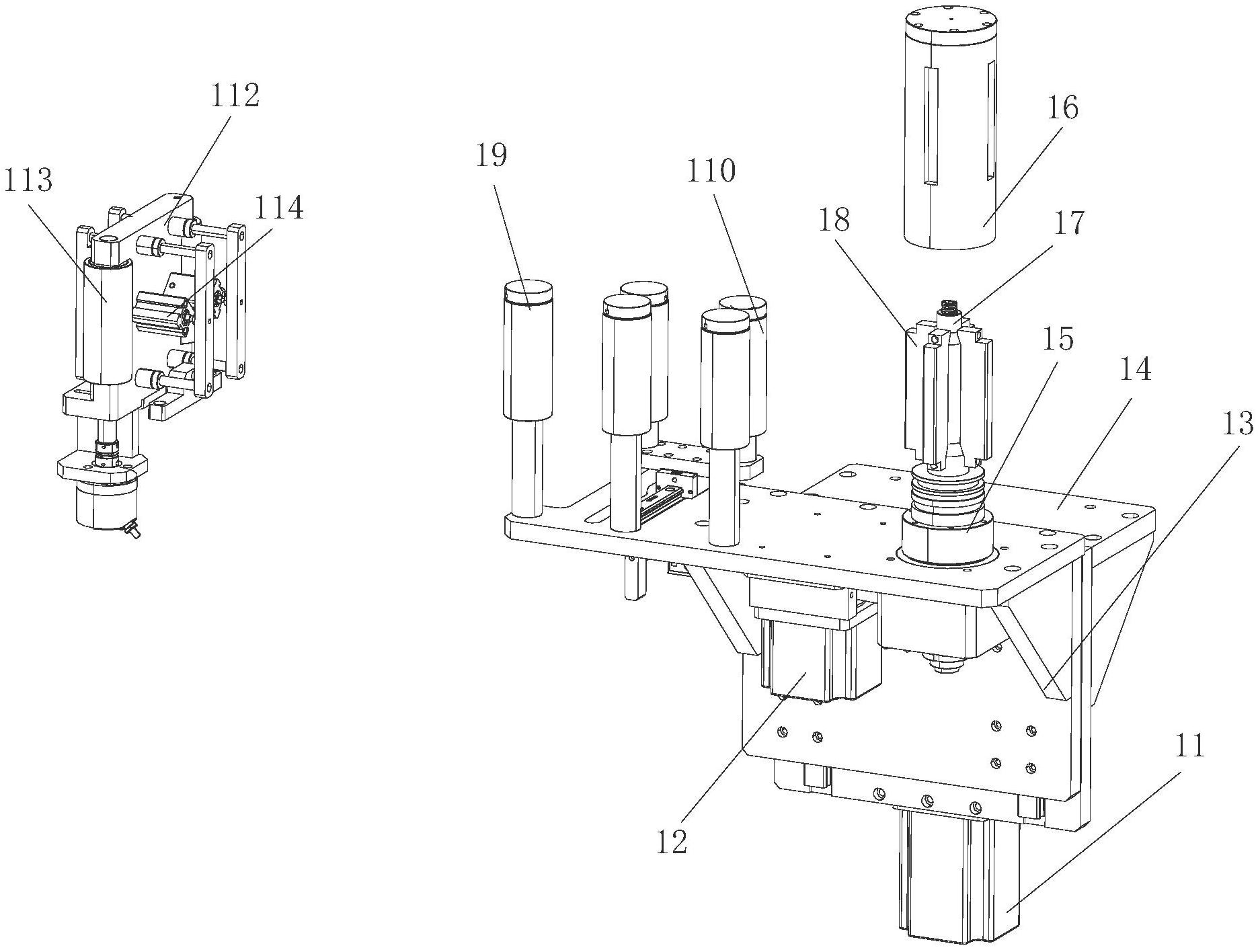

摘要附图商标logo
