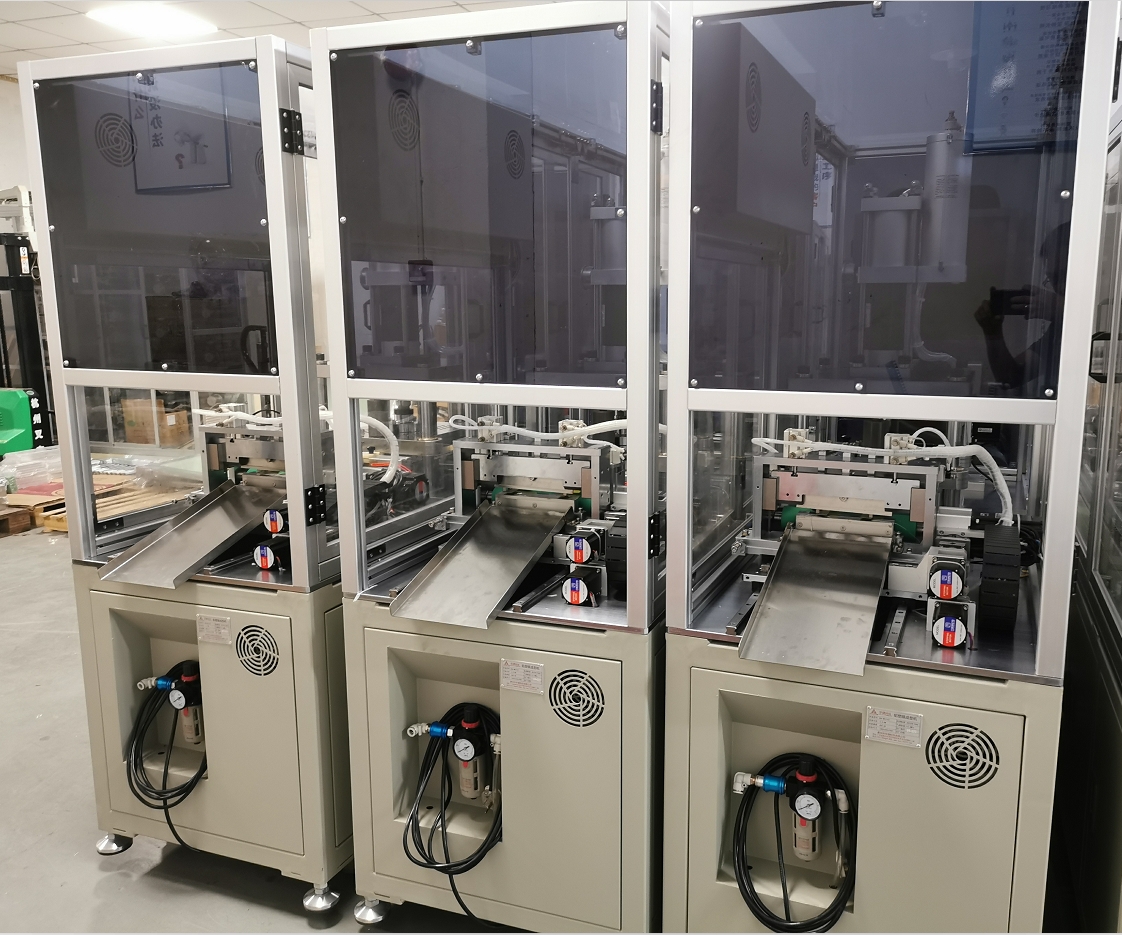

高速智能铝塑膜成型机

型号:HJ-MC2102

一、功能概述

本设备用于软包装锂电池铝塑膜外壳的自动冲压成型。

二、设备组成

放料机构、张力机构、冲压成型机构、辊轮送料机构、智能定位机构、裁切机构、电气控制系统。

三、设备特性

1.   适用简易三板模具和弹簧模具。

2.   可选择使用一出一出料或者纵向一出二出料。

3.   带修边功能,裁切位置可根据冲坑边缘进行智能跟踪定位裁切,机器出来的铝壳不需要再另外切边,此功能可选择使用。

4.   成型冲坑方式采用伺服马达驱动冲压成型,冲坑深度通过触摸屏参数设置。

5.   采用高精度马达驱动滚轮拉料,送料定位准确,速度更快。

6.   铝塑膜卷料由气涨轴固定,步进电机驱动主动放料。

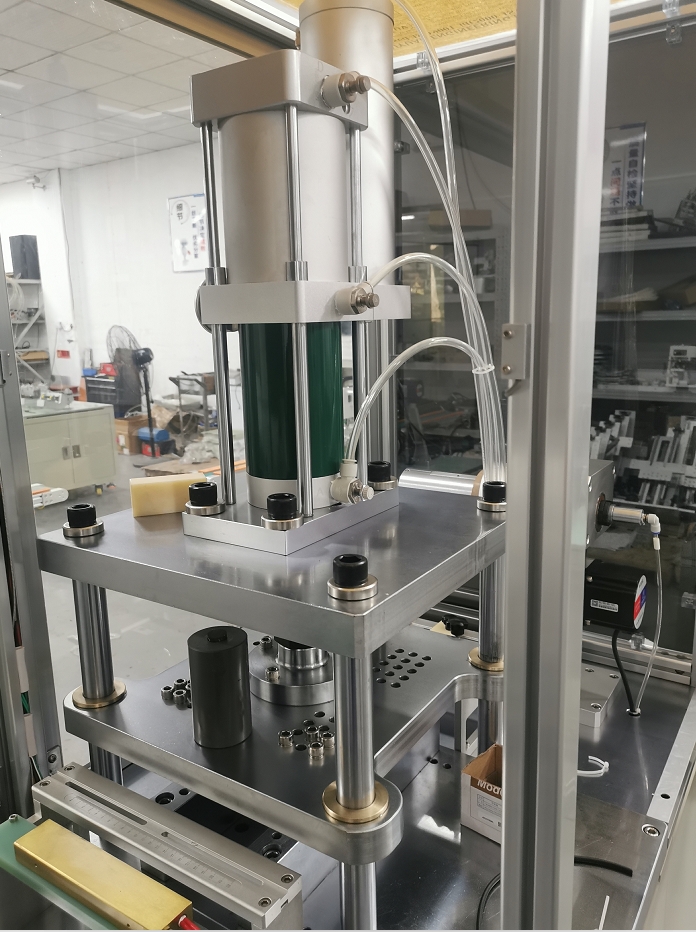

7.   压料方式采用气液增压缸压料。

8.   采用浮动张力辊机构确保铝塑膜带料恒定张力,且有缓存铝塑膜带料功能,保证铝塑膜送料准确。

9.   在机体内增加储气罐,为铝壳成型提供稳定气压气源。

10. 采用PLC人机界面程序控制系统,操作简单,控制精准,参数可调。

四、设备参数

1.切刀宽度:200 mm

2.卷料直径:≤Φ350 mm

3.卷料筒径:Φ76 mm(3英寸)

4.成型压力:10 T

5.适用模具:弹簧模,三片模,模具长度≤350mm

6.裁切精度:裁切精度为±0.1 mm

7.压料方式:气液增压缸压料

8.冲坑方式:伺服驱动冲坑

9.坑深精度:±0.02 mm

10.设备产能:1出1产能≥30 pcs/min;1出2产能≥40 pcs/min

11.配置电源:AC220V/50Hz,3.0 KW

12.配置气源:≥0.6 MPa

13设备重量:约780 Kg

14.外形尺寸:长x宽x高≈ 1500 x 660 x 1900mm
