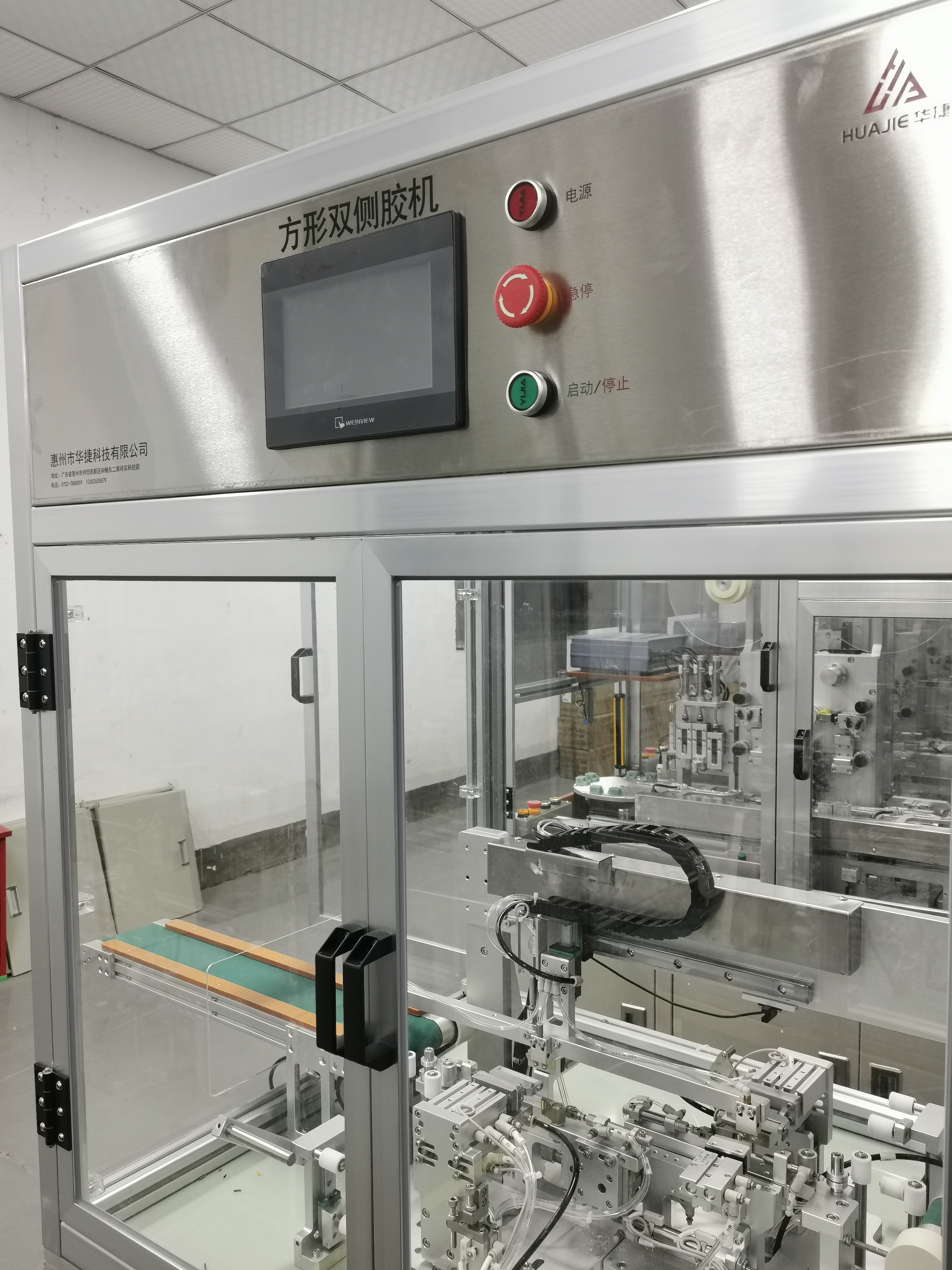

方形双侧自动贴胶机

产品设计 华捷科技
技术提供 华捷科技
生产组装 华捷科技
型号 HJ-FC-50
13809836038
立即预约
产品详情

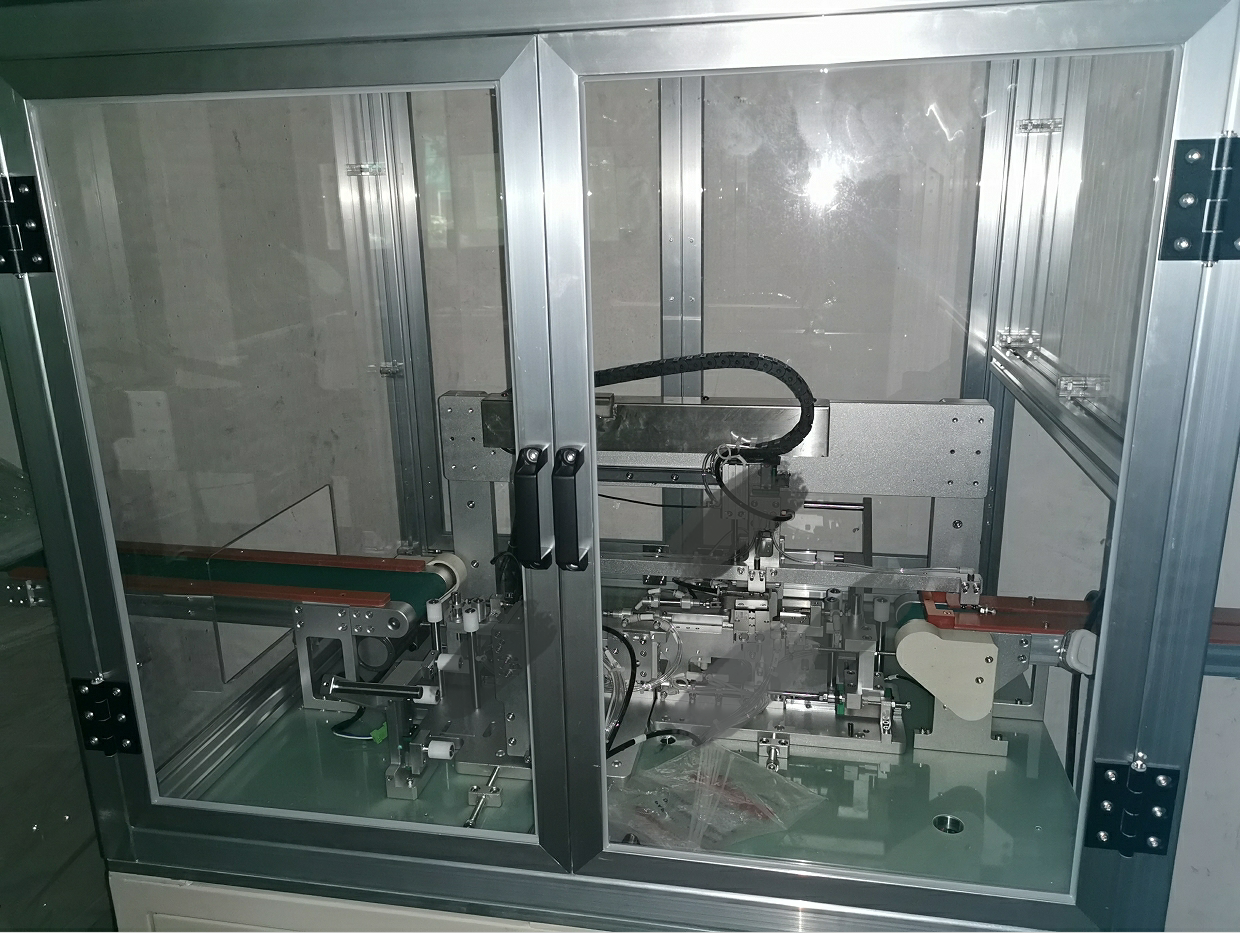

方形双侧自动贴胶机

型号:HJ-FC-50

一、功能概述

本机用于软包方形电池贴侧胶。

二、设备组成

入料转送机构、2 套侧胶机构、出料机构、工位转移机构、机架工作台、电气控制系统。

三、作业流程

人工上料(可连接方形电池PACK线) 贴第一道侧胶 贴第二道侧胶 下料

四. 设备特性

1. 入料转送机构

1)人工上料;

2)电芯定位夹具可调;

2. 贴胶机构

1)根据工艺要求,贴一边侧胶后再贴另一边。

3. 移位机构

1)闭环步进机精准控制,夹具同步运行

2)吸盘真空度不够或漏气,可报警不动作

4. 控制系统

1)系统运行采用 PLC 控制,触摸屏及按钮操作方式实现;

2)界面具备完善的故障、方便排查。

5. 整机机架

1)由下机架组成;

2)下机架为铁方通焊接架烤漆;

五、技术参数

   号

HJ-FC-50

电池长度

30~50mm

电池宽度

10~35 mm

设备效率

≥35 个/分钟(与操作人员熟练程度有关)

合格率

≥98%

配置电源

AC220V/50Hz, 0.2 KW

配置气源

≥0.6 MPa

设备重量

100Kg

外形尺寸

长 x 宽 x 高≈800 x750 x1150 mm



更详细的技术参数请来电咨询
